Boru İmalat ve Montaj Sürecinin Muayenesi

Boru imalatı ve montajındaki denetim, hammadde seçimi, imalat, kaynak ve montajdan son test ve teslimata kadar çeşitli aşamalarda borulara uygulanan kapsamlı bir prosedür ve test seti anlamına gelir. Amaç, boruların belirtilen mekanik, kimyasal ve boyutsal gereklilikleri karşıladığını doğrulamak ve hizmet sırasında performanslarını ve güvenliklerini tehlikeye atabilecek kusurlardan arınmış olduklarından emin olmaktır.

Denetleme Neden Önemlidir? Güvenlik Güvencesi: Çatlaklar, korozyon veya kaynak kusurları gibi arızalara veya sızıntılara neden olabilecek potansiyel tehlikeleri tespit ederek canları, malları ve çevreyi korur. Uyumluluk: Boruların yasal ve güvenli çalışma için zorunlu olan endüstri standartlarına, düzenleyici kodlara (ASME, API gibi) ve müşteri özelliklerine uygun olmasını sağlar. Güvenilirlik ve Performans: Boruların ve montajların basınç, sıcaklık ve aşındırıcı ortamlar gibi servis koşullarına dayanabileceğini doğrular ve güvenilir tesis operasyonunu destekler. Ekonomik Verimlilik: Kusurların erken tespiti maliyetli duruş sürelerini, beklenmeyen onarımları veya değişimleri azaltır.

Boru Üretimi ve Montajında Muayenenin Temel Aşamaları

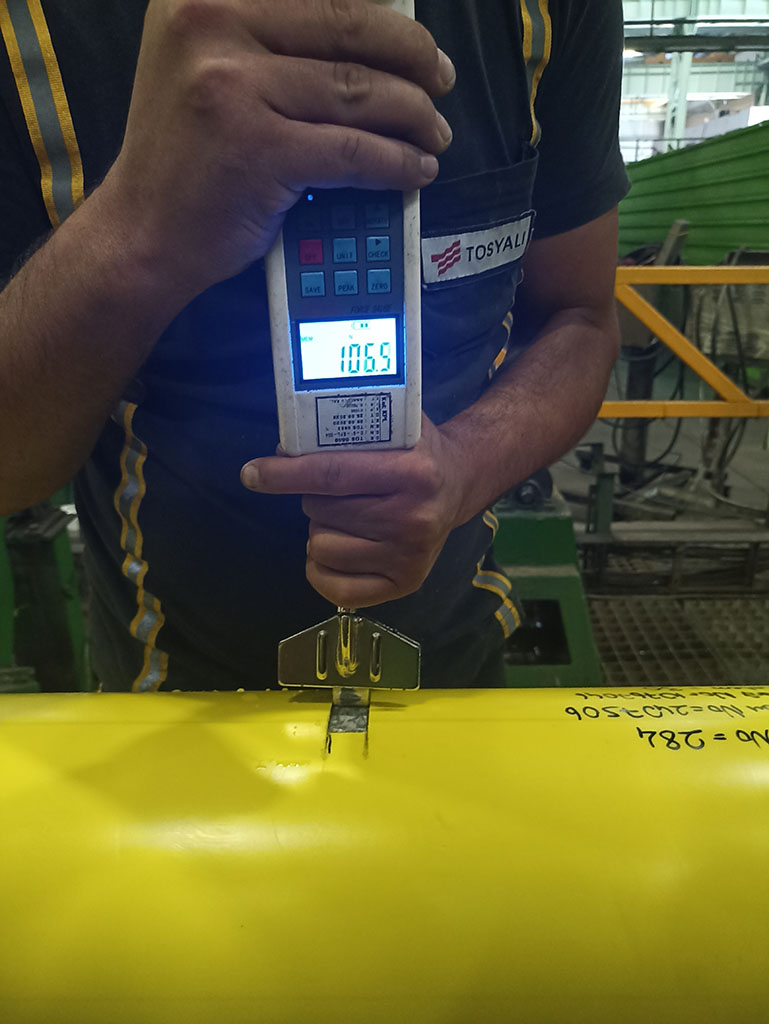

Hammadde Muayenesi: Metalurjik ve kimyasal testler yoluyla ham maddelerin kimyasal bileşimini ve mekanik özelliklerini (çekme mukavemeti, darbe direnci) doğrulayın. Üretim başlamadan önce boyutları ve yüzey kalitesini doğrulayın.

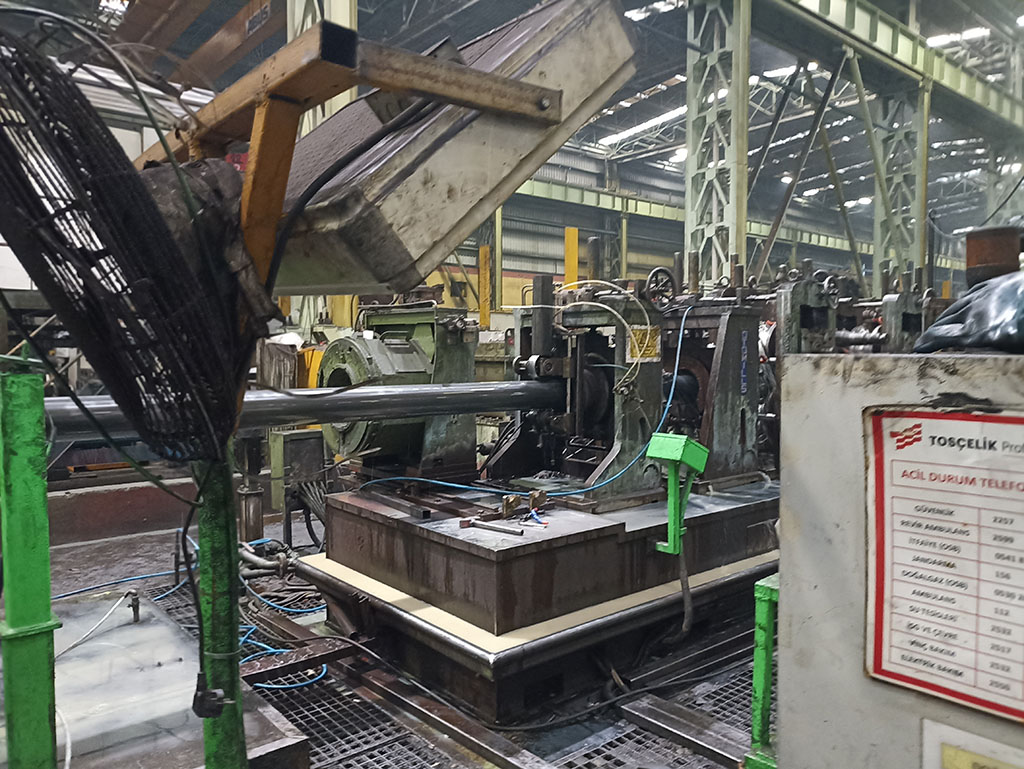

Üretim Süreci Muayenesi: Kusurları erken tespit etmek için ekstrüzyon, kaynak, kaplama veya şekillendirme sırasında sürekli izleme. Üretim parametrelerinin tutarlılığını ve kontrolünü sağlamak için rutin işlem içi muayeneler.
Tahribatsız Muayene (NDT): Ultrasonik test, radyografik test (X-ışınları), manyetik parçacık muayenesi, boya penetrasyon testi ve girdap akımı testi gibi teknikler, boruya zarar vermeden yüzey ve iç kusurları kontrol eder. Hidrostatik test, yapısal bütünlüğü doğrulamak ve sızıntıları kontrol etmek için basınç uygular.
Montaj Muayenesi: Boru birleştirme sırasında kaynak montajının ve kalitesinin muayenesi, kaynak prosedürlerinin, kaynakçı yeterliliklerinin ve kaynak bütünlüğünün doğrulanması dahil. Boyut kontrolleri (uzunluk, çap, kalınlık, düzlük) boruların ve montajların belirtilen toleransları karşıladığından emin olur. Yüzey kusurlarını veya deformasyonlarını belirlemek için görsel muayene.
Son Muayene ve İşaretleme: Muayene ve testler geçtikten sonra, borular izlenebilirlik ve sertifikasyon için üretici, malzeme sınıfı, boyut, ısı numarası ve diğer ilgili bilgilerle işaretlenir. Ambalaj muayenesi, boruların nakliye ve montaj için uygun şekilde korunduğundan emin olur.

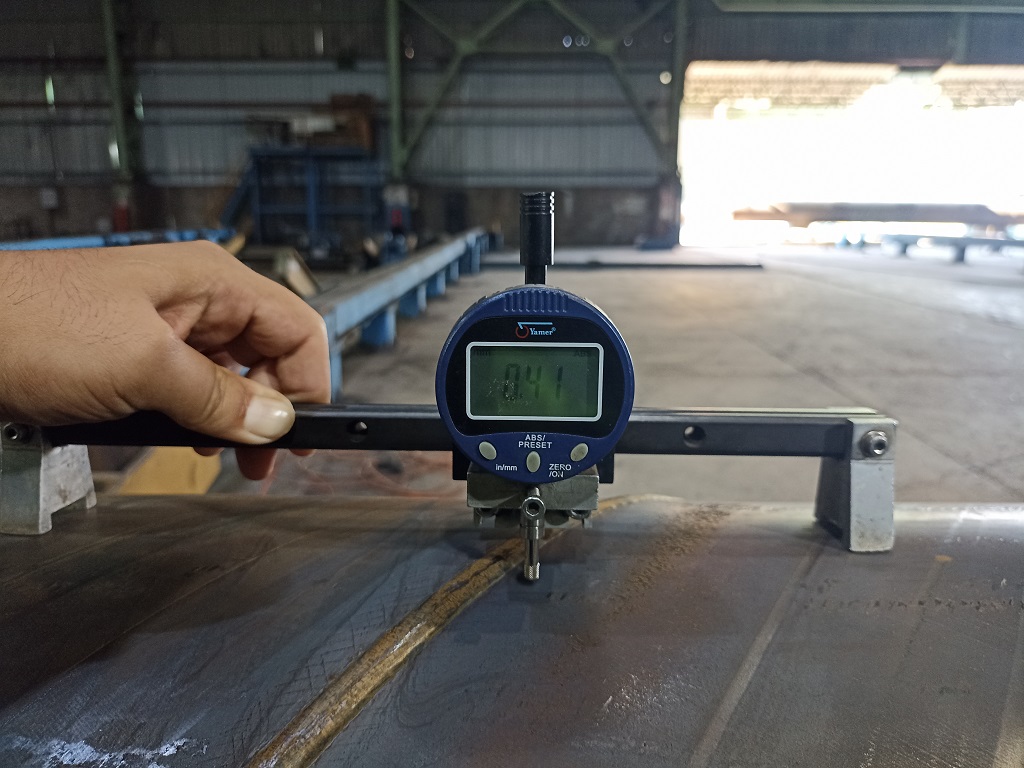

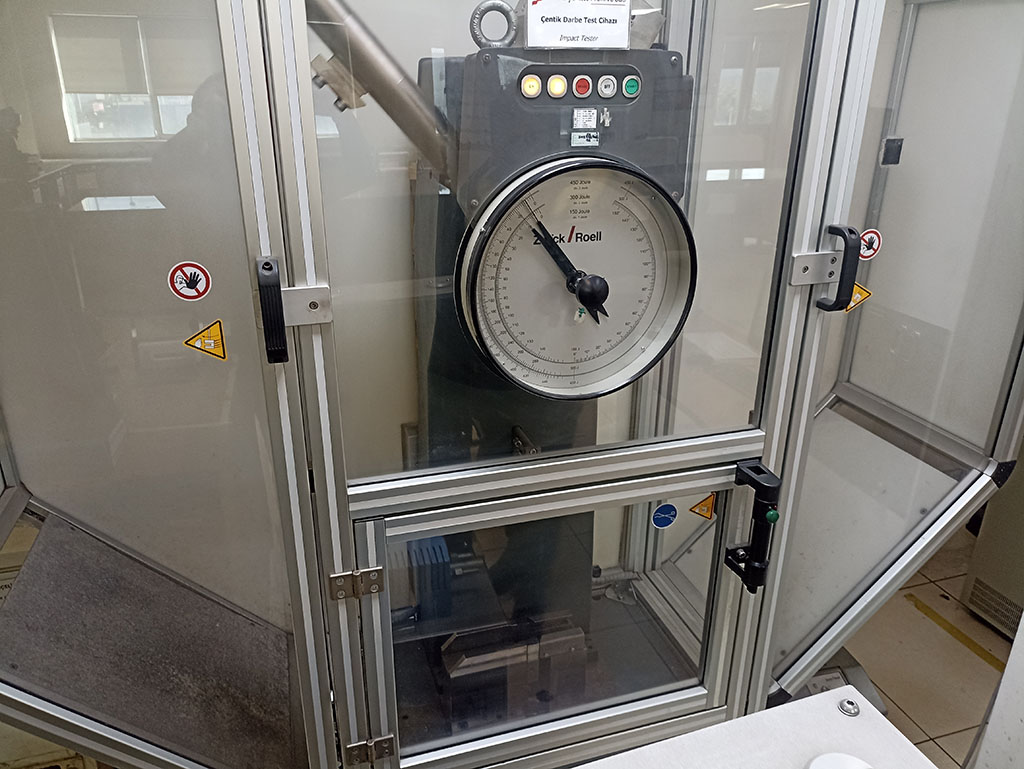

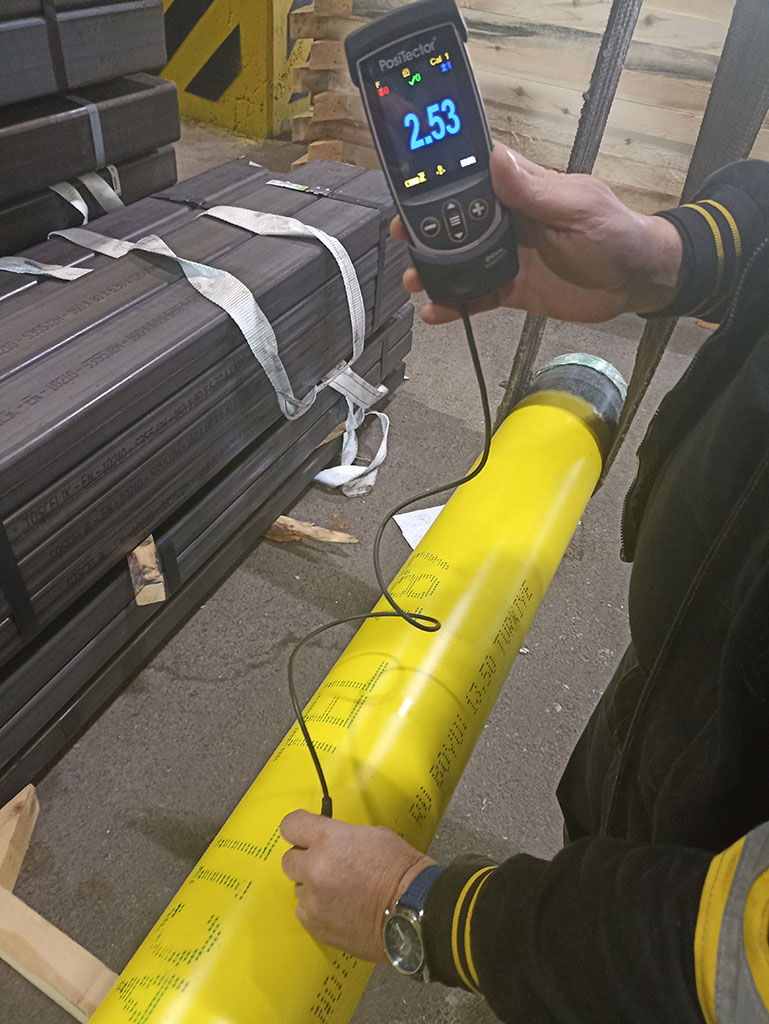

Genel Muayene ve Test Türleri Görsel Muayene (VI): Çatlaklar, ezikler, kaynaklardaki dolguların altı veya kaplama hasarı gibi görünür kusurlar açısından dış yüzeyi inceler. Boyut Muayenesi: Kritik boru boyutlarının (OD, ID, duvar kalınlığı, uzunluk) standartlara ve özelliklere uygun olduğunu doğrular. Tahribatlı Test: Çekme testleri, bükme testleri, darbe testleri içerir ve genellikle mekanik özellikleri doğrulamak için numune borular üzerinde gerçekleştirilir. Hidrostatik Test: Borular, çalışma koşullarını aşan basınç altında sızıntıları ve mekanik mukavemeti kontrol etmek için basınçlandırılır. Tahribatsız Test (NDT): Ultrasonik, radyografi, manyetik parçacık, boya penetran veya girdap akımı yöntemleri kullanılarak iç kusur tespiti.

Muayene Standartları ve Dokümantasyon Muayene faaliyetleri, ASME, API, ASTM ve müşteriye özel özellikler gibi uluslararası standartlar tarafından yönlendirilir. Muayene prosedürleri genellikle tüm testlerin ve muayenelerin proje gereksinimlerine uymasını sağlayan bir Muayene ve Test Planı'nda (ITP) tanımlanır. Ayrıntılı kayıtlar, sertifikalar ve test raporları her borunun kalitesini ve izlenebilirliğini belgelendirir.
